Luft-Whirlpoolsystem

Foto Luftdüse mit zentralem Luftaustritt
Foto Whirlpool Duesenabdeckung Chrome
Foto Whirlpool Düsenblende mit seitlichem Luftaustritt


Düse mit zentralem Luftaustritt
Die Luft tritt mit hoher Geschwindigkeit, ohne Ablenkung aus und steigt nach oben.


Düse mit sieben zentralem Luftaustritt
Die Luft aus vereinigt sich wieder und steigt nach oben.



Düse mit ringförmigemLuftaustritt
Die Luft wird durch den Mittelteil umgelenkt und wirkt beim Aufsteigen breiter im Wasser.




Düse mit seitlichem Luftaustritt
Die Luft wird umgelenkt und wirkt beim Aufsteigen breiter im Wasser.

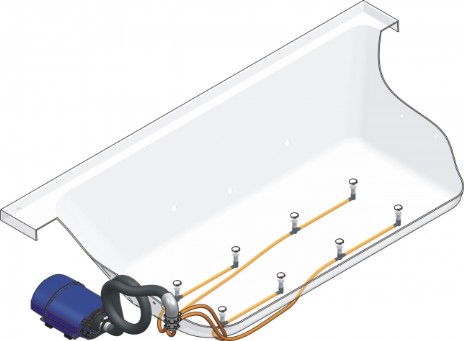

Darstellung Verrohrung Whirlpool Bodensystem

Aufbau eines Luftsystems

  • Die Luft wird angesaugt, durch das Gebläse (blau) beschleunigt.


  • Über die Luftverteilung (Verteiler grau) in kleinere Zuleitungen (gelb) zu den Düsen geleitet.


  • Strömt durch die Düse in die Badewanne.



Schnitt durch eine Luftdüse im Whirlpoolsystem Luftsystem mit Rückflussverhinderer, der das Eindringen von Wasser vermeidet.


Schwarz: Anschlußteil für die Zuleitungen, Weiß: Rückschlagventil, Braun: Düsenkörper Messing, Silber: Kopf mit ringförmigem Luftaustritt

Whirlpoolsysteme mit Luftsystemen sollten so aufgebaut sein, dass ein Rückfließen des Wassers in den Motor ausgeschlossen ist. Durch die Hochpunkte im System wird das Wasser nicht zum Motor fliessen können. (es fließt nicht den Berg hinauf). Die Rückflussverhinderer in den Düsen hindern das Wasser zusätzlich. Als dritte Sicherheit macht es die abgebildetet Doppelschleife, aus physikalisch Sicht unmöglich, dass Wasser zum Gebläse gelangt.

Whirlpoolsysteme bei welchen Düsen mit Ventilen verbaut sind starten nach dem Einschalten unmittelbar mit der Luft. Ohne Rückflussverhinderer in den Düsen startet das Luftsystem erst damit, das zuvor hineingeflossene Wasser herauszudrücken. Welches sich unter Umständen kalt anfühlt. Die Luftdruckverteilung bei Whirlpoolsystemen ohne Ventilen kann ebenfalls unterscheidlich sein.
